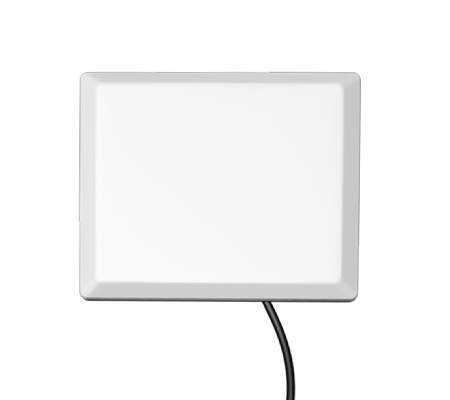

CNR200 4D成像周界雷达
CNR200 4D成像周界安防雷达是一款采用多芯片级联方案的窄波束 4D成像毫米波雷达。产品采用相控阵技术，多波束覆盖探测区域，可检测区域内的移动目标，具有灵敏度高、环境适应力强、探测精准、易于集成等特点。
产品简介

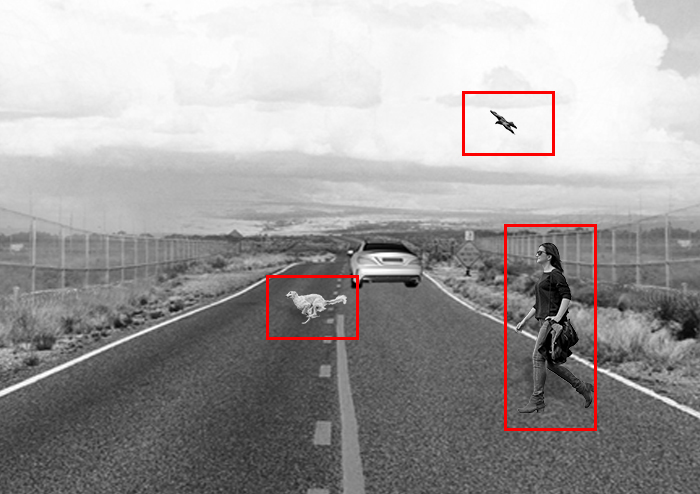

CNR200 是一款采用多芯片级联、多天线相控阵复合结构、FMCW 体制的4D成像周界安防雷达。通过发射和接收电磁波，对周界防区进行实时扫描，基 于被测目标的距离域时延效应，速度域的多普勒效应，并结合多天线的相位关系， 运用数字信号处理技术，对防区内目标的距离、速度、水平/俯仰角度进行精准测量；基于认知雷达、智能照射和超分辨技术，实现目标角分辨能力的极大提升， 可对探测目标进行立体成像；通过提取微多普勒特征和成像信息，实现基于神经网络和PointNet++的点云雷达目标识别，可对动物、飞禽、树木、人和车进行有 效区分，分类预警，从而在周界防区内识别出有效报警目标。
产品参数
|
参数 |
条件 |
最小值 |
典型值 |
最大值 |
单位 |
|
系统特性 |
|||||
|
发射频率 |
|
79.5 |
|
80.5 |
GHz |
|
调制方式 |
FMCW |
||||
|
刷新率 |
|
|
10 |
|
Hz |
|
功耗 |
12V DC （25°C） |
|
8 |
|
W |
|
探测特性 |
|||||
|
测距范围 |
|
1 |
1~260（@人，走/跑/横穿） |
160 |
米 |
|
测距精度 |
|
±0.15 |
|
米 |
|
|
测角精度 |
|
±0.1 |
|
度 |
|
|
测速范围 |
0.02 |
|
30 |
米/秒 |
|
|
测速精度 |
|
±0.01 |
|
米/秒 |
|
|
多目标检测特性 |
|||||
|
同时跟踪目标 |
|
1 |
128 |
256 |
个 |
|
天线特性 |
|||||
|
波束宽度 |
水平 |
|
28 |
|
度 |
|
俯仰 |
|
9 |
|
度 |
|
|
数据接口特性 |
|||||
|
接口 |
|
|
RJ45、GPS/北斗、IO输入*1、Relay继电器*1、LED、RS485 |
|
|
|
通信协议 |
|||||
|
雷达通信协议、SDK、API |
|||||
|
其他特性 |
|||||
|
工作电压 |
|
9 |
12 |
15 |
V |
|
工作电流 |
|
|
0.65 |
|
A |
|
存储温度 |
|
-40 |
|
85 |
°C |
|
工作温度 |
|
-40 |
|
75 |
°C |
|
重量 |
|
|
1.65 |
|
kg |
